노기스(버니어 캘리퍼스) 완벽 가이드: 정밀 측정의 필수 도구
노기스란 무엇인가요?
노기스(Vernier Calipers)는 물체의 길이, 두께, 내경, 외경 등을 정밀하게 측정할 수 있는 도구예요. 일반적으로 0.1mm까지 측정이 가능하며, 정밀한 모델의 경우 0.01mm까지도 측정할 수 있어요.
기계 가공, 제조업, 연구소, 교육 현장 등에서 없어서는 안 될 필수 측정 도구로 자리잡고 있답니다.
노기스의 어원과 역사
노기스라는 이름의 유래
'노기스(ノギス)'는 일본어에서 유래한 말로, 원래는 포르투갈어 'nonio'에서 왔어요. 'nonio'는 16세기 포르투갈의 수학자 페드로 누네스(Pedro Nunes, 라틴명: Petrus Nonius)의 이름에서 따온 것이랍니다. 누네스는 1542년 정밀 측정을 위한 척도 시스템을 고안했으며, 이것이 후에 버니어 척도의 기초가 되었어요.
일본에서는 포르투갈 선교사들을 통해 이 용어가 전해졌고, 'nonio'가 일본식으로 변화하여 'ノギス(노기스)'가 되었어요. 한국에서는 일제강점기를 거치면서 이 일본어 용어가 그대로 정착하게 되었답니다.
버니어 캘리퍼스의 발전사
버니어 캘리퍼스는 1631년 프랑스의 수학자 피에르 베르니에(Pierre Vernier)가 개발한 버니어 척도 원리를 기반으로 해요. 베르니에는 누네스의 아이디어를 발전시켜 더욱 실용적인 측정 시스템을 만들어냈어요.
이 원리는 두 개의 눈금이 서로 다른 간격으로 배치되어 있을 때, 그 차이를 이용해 더욱 정밀한 측정을 가능하게 해줘요.
노기스의 구조와 각 부분의 역할
주요 구성 요소
1. 본체(Main Scale): 고정된 눈금이 새겨진 메인 바디예요. 일반적으로 mm 단위로 눈금이 표시되어 있어요
2. 슬라이딩 죠(Sliding Jaw): 움직일 수 있는 턱 부분이에요. 제품을 고정하는 역할을 해요
3. 버니어 척도(Vernier Scale): 슬라이딩 죠에 부착된 보조 눈금이에요. 0.1mm 단위의 정밀 측정을 가능하게 해줘요
4. 고정 나사(Locking Screw): 측정값을 고정하는 나사예요. 측정 후 값이 변하지 않도록 고정해줘요
5. 측정 부위별 죠 외측 죠: 외경, 길이, 폭 측정용이에요 내측 죠: 내경, 구멍의 크기 측정용이에요 깊이 측정봉: 구멍이나 홈의 깊이 측정용이에요
노기스 사용법: 단계별 완벽 가이드
사용 전 준비사항
- 청소: 측정면과 죠를 깨끗하게 닦아주세요
- 영점 조정: 죠를 완전히 닫았을 때 0이 되는지 확인해보세요
- 부드러운 동작 확인: 슬라이딩이 원활한지 점검해주세요
외경 측정하기
- 물체 준비: 측정할 물체를 안정된 곳에 놓으세요
- 죠 벌리기: 측정 대상보다 조금 크게 죠를 벌려주세요
- 물체 삽입: 측정 대상을 외측 죠 사이에 넣어주세요
- 조심스럽게 조이기: 너무 세게 조이지 말고 살짝 접촉할 정도로 조여주세요
- 고정: 고정 나사를 돌려 위치를 고정해주세요
- 측정값 읽기: 본체 눈금과 버니어 눈금을 읽어 값을 계산해보세요
내경 측정하기
- 내측 죠 사용: 작은 내측 죠를 파이프나 구멍 안에 삽입해주세요
- 천천히 벌리기: 내측 죠가 내벽에 닿을 때까지 서서히 벌려주세요
- 적절한 압력: 과도하지 않게 적당한 압력으로 측정해주세요
- 값 읽기: 마찬가지로 눈금을 읽어 측정값을 확인해보세요
깊이 측정하기
- 깊이봉 사용: 노기스 끝에 있는 깊이 측정봉을 사용해주세요
- 본체 고정: 노기스 본체를 측정 대상의 표면에 수직으로 놓아주세요
- 깊이봉 삽입: 깊이봉을 구멍이나 홈에 삽입해주세요
- 바닥 접촉: 깊이봉이 바닥에 닿을 때까지 밀어 넣어주세요
- 측정값 확인: 눈금을 읽어 깊이를 측정해보세요
측정값 읽는 방법
기본 읽기 원리
- 메인 스케일 읽기: 버니어 척도의 0선이 가리키는 메인 스케일의 값을 읽어주세요
- 버니어 스케일 읽기: 메인 스케일의 눈금과 정확히 일치하는 버니어 눈금을 찾아주세요
- 값 계산: 메인 스케일 값 + (일치하는 버니어 눈금 × 0.1mm)로 계산해주세요
실제 예시
- 메인 스케일: 25mm
- 버니어에서 3번째 눈금이 일치
- 최종 측정값: 25mm + (3 × 0.1mm) = 25.3mm
이렇게 계산하시면 되어요!
정확한 측정을 위한 주의사항
측정 시 주의점
1. 적절한 압력: 너무 세게 조이면 측정 대상이 변형될 수 있어요. 살짝 접촉하는 정도의 압력으로 측정해주세요
2. 수직 유지: 측정 면과 노기스가 수직이 되도록 유지해주세요. 비스듬히 측정하면 오차가 발생할 수 있어요
3. 온도 고려: 금속 재질의 경우 온도 변화에 따른 팽창/수축을 고려해주세요. 실온에서 안정화된 후 측정하는 것이 좋아요
4. 여러 번 측정: 한 번의 측정보다는 2-3회 반복 측정하여 평균값을 사용해보세요
노기스 관리 및 보관법
일상 관리
- 사용 후 청소: 매번 사용 후 깨끗하게 닦아주세요
- 오일 도포: 주기적으로 슬라이딩 부분에 얇게 오일을 발라주세요
- 충격 방지: 떨어뜨리거나 강한 충격을 주지 말아주세요
보관 방법
- 전용 케이스: 가능하면 전용 보관 케이스에 보관해주세요
- 습도 관리: 습한 곳을 피하고 건조한 곳에 보관해주세요
- 죠 보호: 죠를 완전히 닫지 말고 약간 벌린 상태로 보관해주세요
디지털 vs 아날로그 노기스
아날로그 노기스의 장점
배터리가 필요 없어 언제든 사용할 수 있어요. 그래서인지 상대적으로 가격이 저렴해요. 게다가 간단한 구조라서 고장이 잘 나지 않아요.

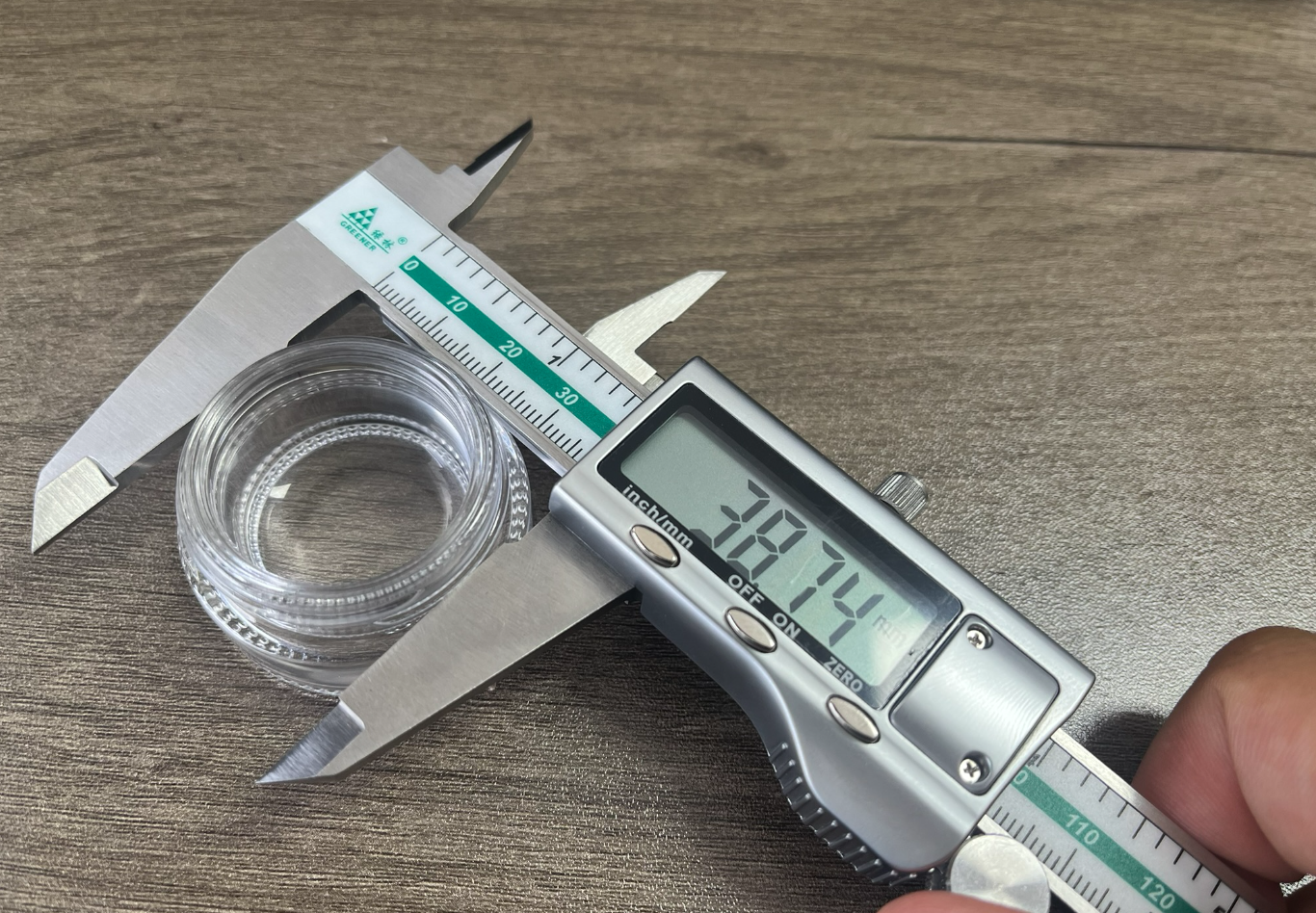

디지털 노기스의 장점
측정값을 바로 숫자로 표시해줘요. 게다가 직관적으로 알 수 있게 단위 변환 기능 (mm/inch)이 있어요. 아무래도 디지털이다보니 영점 설정이 쉽고, 0.01mm 까지 가능하니 오차가 매우 적어요.
다양한 분야에서의 활용
제조업
부품의 정밀한 치수 검사에 사용해요. 왜냐하면 품질 관리 및 검수 작업에 필수이기 때문이지요.
교육 현장
물리 실험에서의 정밀 측정에 활용해요. 특히 기계 공학 실습에서 종종 하용하곤 합니다.
일상생활
DIY 프로젝트에서의 정확한 측정에 유용해요. 게다가 보석이나 작은 부품 측정에 사용할 수 있어요. (저도 좀 측정할 보석이 있으면 좋겠네요 ㅎㅎ) 취미 활동 중 정밀 작업이 필요할때는 노기스가 필요하겠죠?
마무리
노기스는 정밀한 측정이 필요한 모든 분야에서 핵심적인 역할을 하는 도구예요. 올바른 사용법을 익히고 적절히 관리한다면 정확한 측정값을 얻으실 수 있으실거예요.
처음에는 눈금 읽기가 어려울 수 있지만, 2~3개 정도 측정해보시면 누구나 능숙하게 사용할 수 있답니다.
정밀 측정의 세계에서 노기스는 단순한 도구가 아닌, 정확성과 신뢰성을 보장하는 파트너와 같은 존재예요. 올바른 사용법을 익혀 여러분의 작업에 활용해보시길 바라요!
